Обзор продукта

      Щековая дробилка серии CS — это новая модель щековой дробилки, разработанная нашей компанией на основе передовых международных технологий щековых дробилок и многолетнего опыта проектирования и производства щековых дробилок. Она представляет собой результат оптимизации конструкции, подбора материалов, технологии и оборудования во многих аспектах. Эта дробилка имеет уникальную конструкцию, превосходные характеристики и является оптимальным выбором для дробления различных твердых и высокоабразивных горных пород и минералов. В зависимости от потребностей заказчика, щековая дробилка может использовать модульную разборную конструкцию без сварки. Это позволяет адаптироваться к различным условиям работы.

Особенности продукта

1. Прочная конструкция

      Рама может быть сварной или сборной: для средних и малых размеров обычно используется сварная рама, а для больших размеров — сборная. Сварная рама использует сварку с большим радиусом закругления и низко-напряженную зону, что значительно снижает концентрацию напряжений и обеспечивает равномерную прочность рамы во всех направлениях. Она обладает высокой ударопрочностью, равномерным распределением нагрузки и низкой частотой отказов. Сборная рама использует передовую модульную конструкцию без сварки, отличается высокой усталостной прочностью и надежностью. Кроме того, сборная конструкция упрощает транспортировку и установку, что особенно удобно для установки в узких местах, таких как подземные шахты или высокогорные карьеры с трудностями в транспортировке.

2. Превосходная конструкция камеры дробления

      Используется симметричная конструкция камеры дробления типа «V», при которой фактическая ширина загрузочного отверстия совпадает с номинальной. Благодаря большой глубине камеры дробления, малому углу захвата и большому ходу, обеспечивается большая производительность, низкое энергопотребление и высокие характеристики дробления.

3. Долговечный тяжелый агрегат подвижной щеки

      Тяжелый агрегат подвижной щеки использует кованый эксцентриковый вал повышенной прочности, высококачественные подшипники большой грузоподъемности и оптимизированный с помощью метода конечных элементов корпус подвижной щеки, что обеспечивает высокую ударопрочность и стабильность агрегата. Лабиринтное уплотнение и система централизованной смазки предотвращают загрязнение смазочного материала в подшипнике, обеспечивая более удобную смазку и продлевая срок службы агрегата и его стабильную работу.

4. Конструкция защитной плиты подвижной щеки
      На верхней части подвижной щеки установлена тяжелая защитная плита, которая предотвращает повреждение корпуса подвижной щеки и внутренних подшипников от ударов материала.
5. Удобная и быстрая регулировка размера частиц
      В щековых дробилках серии CS используется механическое или гидравлическое устройство регулировки разгрузочного отверстия. Способ регулировки с помощью двух клиньев проще и безопаснее, чем регулировка с помощью прокладок. Это экономит время простоя.
6. Конструкция с подшипниками большого размера
      Конструкция с подшипниками большого размера обеспечивает высокую несущую способность, увеличенный срок службы и более безопасную и надежную работу.

7. Пружина или гидравлический цилиндр

      В качестве устройства натяжения подвижной щеки используется гидравлическая или пружинная конструкция с винтовой тягой. Пружинная конструкция с винтовой тягой использует передовое устройство для снижения трения, что делает регулировку легкой и быстрой.
8. Цельная опора подшипников
      Цельная стальная опора подшипников обеспечивает полную совместимость с рамой, предотвращая возникновение ненужных радиальных нагрузок на подшипники во время затяжки сборных опор подшипников, обеспечивая более плавную работу подшипников.
9. Интегрированная установка двигателя
      Встроенная конструкция основания двигателя и рамы дробилки не только экономит место для установки щековой дробилки и сокращает длину приводных ремней, но и за счет синхронного движения рамы, основания двигателя и двигателя, а также регулируемого основания двигателя, позволяет регулировать натяжение приводных ремней, тем самым увеличивая срок службы приводных ремней.

10. Амортизирующая конструкция установки
      Дробилка крепится с помощью специальных резиновых амортизаторов, которые эффективно поглощают пики вибрации оборудования и одновременно допускают вертикальные и продольные перемещения дробилки, что снижает ударную нагрузку на фундамент.

Технические характеристики

Спецификация и Тип	Размер загрузочного отверстия (мм)	Максимальный размер исходного материала (мм)	Производительность (т/ч) при размере разгрузочного отверстия
			40mm	50mm	60mm	70mm	80mm	90mm	100mm	125mm	150mm	175mm	200mm	225mm	250mm	275mm	300mm
DHC80	800*510	430	50-70	55-85	80-100	90-125	110-145	120-170	135-185	170-240	200-280	240-330
DHC96	900*600	500		90-130	105-140	115-165	135-185	150-200	170-240	200-270	230-300	275-345
DHC100	1000*800	700				120-170	140-195	155-215	175-255	210-300	250-350	300-420	340-480
DHC110	1100*850	720				180-240	200-265	220-295	245-320	300-385	350-455	400-520	460-590
DHC125	1250*950	850							270-360	325-430	385-505	445-580	500-650	560-725	620-800
DHC145	1450*1100	1000								360-470	425-555	490-640	555-725	625-815	690-900	725-985
DHC160	1600*1200	1020									490-640	560-730	635-825	710-920	780-1010	855-1105	930-1200
DHC210	2100*1600	1360										800-880	900-1005	1000-1125	1100-1225	1200-1375	1300-1500

Область применения

Обогащение полезных ископаемых

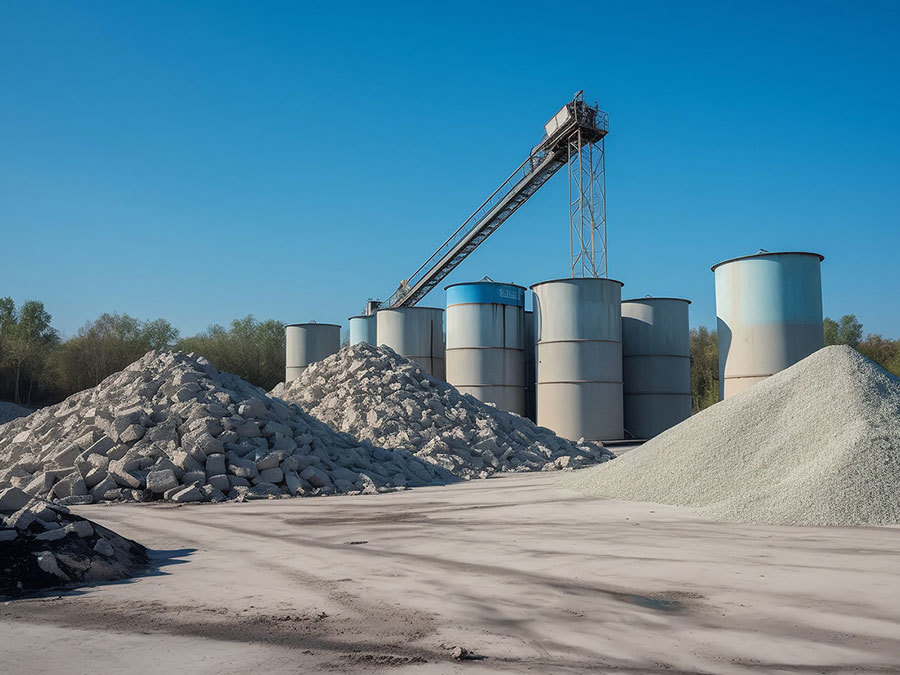

Производство строительных материалов и цемента

Материалы для гидроэнергетики

Дорожное полотно

Железнодорожные материалы

Переработка угля

Строительные площадки

Обработка мусора

Применимые материалы

Базальт

Речная галька

Гранит

Строительный мусор

Кварцит

Железная руда

Эта щековая дробилка имеет уникальную конструкцию и превосходные характеристики, что делает её оптимальным оборудованием для дробления различных твёрдых и абразивных горных пород и минералов.
